Kotwy do betonu: Jak wybrać i zamontować idealnie?

Wybór odpowiedniej kotwy do betonu to kluczowy element każdego projektu budowlanego, od którego zależy bezpieczeństwo i trwałość mocowania. Zrozumienie różnic między dostępnymi rozwiązaniami, poznanie kryteriów doboru oraz opanowanie prawidłowych technik montażu to fundamenty, które pozwolą Ci podjąć świadomą decyzję i uniknąć kosztownych błędów. Ten artykuł przeprowadzi Cię przez świat kotew do betonu, dostarczając niezbędnej wiedzy, byś mógł wybrać to, co najlepsze dla Twojego zadania.

Konsekwencje błędnego mocowania: więcej niż tylko krzywo wisząca półka

Nieprawidłowy dobór lub montaż kotwy do betonu to znacznie więcej niż tylko potencjalna niedogodność. Może skutkować nie tylko uszkodzeniem mocowanego elementu, ale także poważnym naruszeniem integralności konstrukcji. Wyobraź sobie, że balustrada, która miała chronić przed upadkiem, nagle się obluzowuje, lub że ciężka maszyna, która miała stabilnie stać, zaczyna się przemieszczać. W skrajnych przypadkach błędy te mogą prowadzić do katastrofalnych awarii, uszkodzenia mienia, a co najgorsze do groźnych wypadków z udziałem ludzi. Dlatego tak ważne jest, aby podejść do tego zadania z pełną odpowiedzialnością i wiedzą.

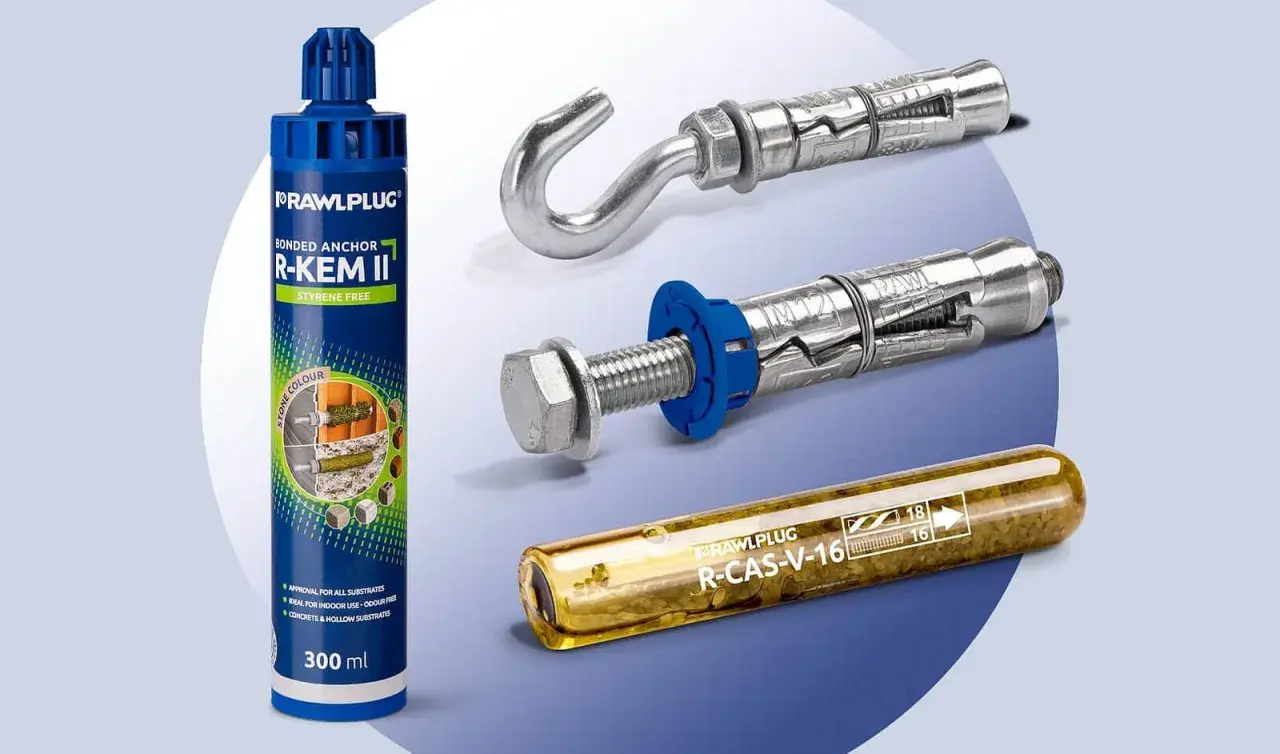

Kotwa mechaniczna vs. chemiczna poznaj kluczowe różnice na starcie

Na rynku dominują dwa główne rodzaje kotew do betonu: mechaniczne i chemiczne. Kotwy mechaniczne działają poprzez rozprężenie lub tarcie w otworze. W momencie dokręcania śruby lub nakrętki, element kotwy rozszerza się, klinując się w betonie i tworząc stabilne połączenie. Są one często wybierane ze względu na szybkość montażu i możliwość natychmiastowego obciążenia.

Z kolei kotwy chemiczne, znane również jako kotwy wklejane lub żywiczne, działają na zupełnie innej zasadzie. Wykorzystują specjalistyczną masę żywiczną, która po zaaplikowaniu do otworu i umieszczeniu w nim elementu kotwiącego (np. pręta gwintowanego), po zastygnięciu tworzy jednolitą, monolityczną i niezwykle wytrzymałą spoinę z betonem. Ta metoda eliminuje naprężenia rozporowe w betonie, co jest kluczowe w wielu zastosowaniach.

Kotwy mechaniczne: sprawdzone rozwiązania do szybkiego montażu

Kotwy rozporowe (tulejowe i opaskowe): Kiedy klasyka jest najlepszym wyborem?

Kotwy rozporowe to jedne z najczęściej stosowanych rozwiązań w budownictwie. Działają na zasadzie zwiększania swojej objętości w otworze, co generuje siłę dociskającą do ścianek. Wyróżniamy tu głównie kotwy tulejowe, gdzie nakrętka lub łeb śruby wciska tuleję, oraz kotwy opaskowe, których działanie opiera się na rozchyleniu specjalnej opaski. Są one idealnym wyborem do betonu nieskniętego, gdzie nie ma ryzyka pęknięcia materiału pod wpływem montażu. Ich główną zaletą jest prostota i szybkość instalacji, a także możliwość natychmiastowego obciążenia mocowanego elementu.

• Szybki i łatwy montaż: Nie wymaga specjalistycznych narzędzi ani długiego czasu.
• Natychmiastowe obciążenie: Po dokręceniu kotwa jest gotowa do przenoszenia obciążeń.
• Sprawdzone rozwiązanie: Długoletnia obecność na rynku i szerokie zastosowanie.
• Dobra nośność w betonie niespękanym: Skuteczne w standardowych warunkach.

Kotwy wkręcane: Szybkość, wygoda i możliwość demontażu w jednym

Kotwy wkręcane do betonu to stosunkowo nowsze rozwiązanie, które zyskuje na popularności dzięki swojej wygodzie i szybkości montażu. Charakteryzują się one gwintem, który po wkręceniu w wywiercony otwór, zapewnia pewne zakotwiczenie. Co ważne, wiele z tych kotew pozwala na demontaż bez uszkadzania podłoża, co czyni je doskonałym wyborem do tymczasowych mocowań lub w sytuacjach, gdy potrzebna jest elastyczność w przyszłości. Ich instalacja jest zazwyczaj szybsza niż tradycyjnych kotew rozporowych, a specjalna konstrukcja gwintu minimalizuje ryzyko uszkodzenia betonu.

Kotwy sworzniowe: Niezastąpione przy montażu przelotowym i dużych obciążeniach

Kotwy sworzniowe to rozwiązanie stworzone z myślą o najbardziej wymagających aplikacjach. Ich konstrukcja pozwala na montaż przelotowy, co oznacza, że element mocowany jest przykręcany bezpośrednio do podłoża, bez konieczności wstępnego przygotowania otworu w tym elemencie. Dzięki swojej solidnej budowie, kotwy te doskonale radzą sobie z przenoszeniem bardzo dużych obciążeń, zarówno ścinających, jak i wyrywających. Są one często stosowane przy montażu ciężkich konstrukcji stalowych, maszyn czy elementów infrastruktury.

Kotwy wbijane: Specjalista od podwieszania lekkich instalacji

Kotwy wbijane, często spotykane pod nazwą "sufitowych", to proste i szybkie rozwiązanie przeznaczone głównie do mocowania lekkich elementów pod sufitem lub na ścianach. Ich montaż polega na wbiciu kotwy w wywiercony otwór za pomocą młotka. Wewnątrz kotwy znajduje się element, który po uderzeniu rozszerza się, blokując ją w podłożu. Są one idealne do instalacji systemów sufitów podwieszanych, prowadnic czy lekkich opraw oświetleniowych, gdzie nie są wymagane wysokie parametry nośności.

Kotwy chemiczne: maksymalna siła i uniwersalność mocowania

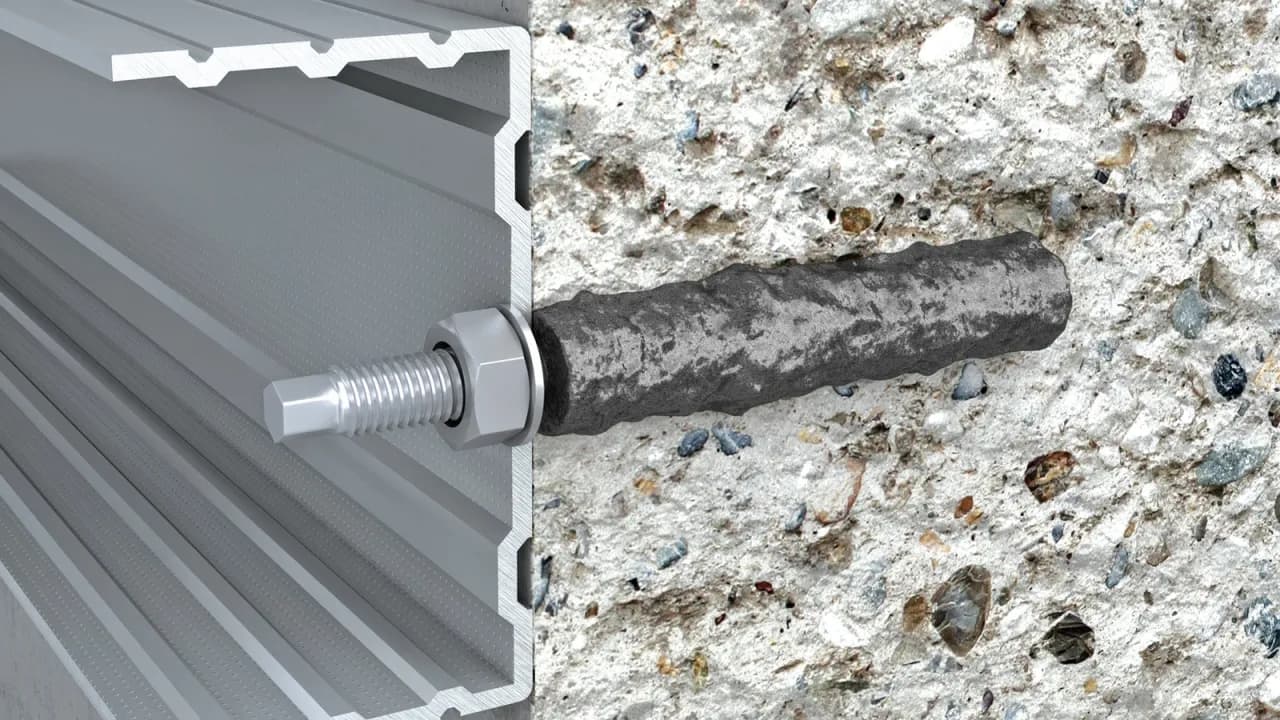

Jak działa kotwa chemiczna i dlaczego nie generuje naprężeń w betonie?

Kotwy chemiczne działają na zasadzie wypełnienia wywierconego otworu specjalną masą żywiczną, do której następnie wprowadza się pręt gwintowany lub inny element kotwiący. Po zastygnięciu żywica tworzy jednolitą, niezwykle mocną spoinę z betonem oraz elementem mocowanym. Kluczową zaletą tego rozwiązania jest brak generowania naprężeń rozporowych w betonie, które występują w przypadku kotew mechanicznych. Dzięki temu kotwy chemiczne można stosować blisko krawędzi elementów betonowych, w betonie spękanym, a nawet w podłożach otworowych (z użyciem tulei siatkowych), bez ryzyka jego uszkodzenia. To sprawia, że są one idealnym wyborem do aplikacji wymagających najwyższej nośności i bezpieczeństwa.

Żywica poliestrowa, winyloestrowa czy epoksydowa? Wybierz skład dopasowany do zadania

• Żywica poliestrowa: Najbardziej uniwersalny i ekonomiczny wybór, odpowiedni do większości standardowych zastosowań w betonie niespękanym i spękanym.
• Żywica winyloestrowa: Oferuje wyższą nośność, lepszą odporność chemiczną i szybszy czas wiązania niż żywica poliestrowa. Jest rekomendowana do większych obciążeń i w trudniejszych warunkach.
• Żywica epoksydowa: Najwyższa klasa wytrzymałości i odporności na czynniki chemiczne oraz ekstremalne temperatury. Idealna do najbardziej wymagających zastosowań, takich jak mocowanie maszyn przemysłowych czy w agresywnym środowisku.

Zastosowanie kotew wklejanych: Od balustrad po mocowanie maszyn przemysłowych

• Mocowanie balustrad, barierek i ogrodzeń.
• Instalacja elementów fasadowych i okładzin ściennych.
• Montaż konstrukcji stalowych, takich jak słupy czy belki.
• Zakotwienie maszyn przemysłowych i urządzeń produkcyjnych.
• Mocowanie systemów tras kablowych i instalacji sanitarnych.
• Użycie w betonie spękanym i blisko krawędzi elementów.
• Zastosowanie w podłożach otworowych z wykorzystaniem tulei siatkowych.

Jak dobrać idealną kotwę do betonu? Praktyczny przewodnik

Krok 1: Zidentyfikuj swoje podłoże beton spękany, niespękany czy komórkowy?

Pierwszym i absolutnie kluczowym krokiem jest dokładne zidentyfikowanie rodzaju podłoża betonowego. Beton niespękany oferuje najlepsze warunki dla większości kotew. Beton spękany wymaga jednak zastosowania kotew posiadających Europejską Ocenę Techniczną (ETA) dopuszczającą je do takiego zastosowania, lub kotew chemicznych, które dzięki braku naprężeń rozporowych są mniej wrażliwe na pęknięcia. Szczególną uwagę należy zwrócić na beton komórkowy (np. gazobeton), który jest materiałem o niskiej wytrzymałości. Standardowe kotwy mechaniczne mogą go łatwo uszkodzić. Do takich podłoży stosuje się specjalistyczne kotwy chemiczne z tulejami siatkowymi lub dedykowane wkręty ramowe o długiej strefie rozporu, które równomiernie rozkładają obciążenie.

Krok 2: Określ rodzaj i wielkość obciążenia (siły wyrywające vs. ścinające)

Kolejnym ważnym czynnikiem jest analiza obciążeń, jakie będzie przenosić kotwa. Musimy rozróżnić obciążenia statyczne (stałe) od dynamicznych (zmienne, wibracje). Równie istotne jest określenie, czy kotwa będzie poddawana głównie siłom wyrywającym (ciągnącym ją z podłoża), czy siłom ścinającym (przecinającym ją). Kotwy chemiczne zazwyczaj oferują najwyższą nośność w obu kategoriach. Niektóre kotwy mechaniczne, np. sworzniowe, są zoptymalizowane pod kątem dużych obciążeń ścinających, podczas gdy inne, jak kotwy tulejowe, lepiej sprawdzają się przy obciążeniach wyrywających w betonie niespękanym.

Krok 3: Analiza warunków zewnętrznych wilgoć, mróz i agresja chemiczna

Warunki, w jakich będzie pracować kotwa, mają ogromny wpływ na jej trwałość i bezpieczeństwo. Czy mocowanie będzie znajdować się wewnątrz budynku, narażone na zmienne temperatury i wilgoć, czy na zewnątrz, gdzie będzie stale wystawione na działanie deszczu, mrozu i promieni UV? W przypadku środowisk o podwyższonej wilgotności, narażonych na działanie agresywnych substancji chemicznych (np. w przemyśle chemicznym, basenach), należy wybierać kotwy wykonane z materiałów o podwyższonej odporności, takich jak stal nierdzewna A4 lub specjalne żywice, np. epoksydowe.

Krok 4: Sprawdź kluczowe odległości od krawędzi i między punktami mocowania

Niezwykle istotne dla bezpieczeństwa i utrzymania deklarowanej nośności kotwy jest zachowanie odpowiednich odległości od krawędzi elementu betonowego oraz między poszczególnymi punktami mocowania. Zbyt mała odległość od krawędzi może prowadzić do pęknięcia betonu i utraty nośności. Kotwy chemiczne, dzięki swojej metodzie działania, są znacznie mniej wrażliwe na bliskość krawędzi niż kotwy mechaniczne. Zawsze należy zapoznać się z dokumentacją techniczną kotwy, aby poznać zalecane minimalne odległości, które mogą się różnić w zależności od typu kotwy i rodzaju betonu.

Montaż kotwy bez tajemnic: uniknij najczęstszych błędów

Prawidłowe wiercenie i czyszczenie otworu absolutna podstawa sukcesu

Niezależnie od tego, czy stosujesz kotwy mechaniczne, czy chemiczne, prawidłowe przygotowanie otworu jest absolutną podstawą. Wiercenie powinno odbywać się z odpowiednią prędkością i techniką, aby uzyskać otwór o właściwej średnicy i głębokości, zgodnie ze specyfikacją producenta. Kluczowym, a często pomijanym etapem, jest dokładne oczyszczenie otworu z pyłu i zanieczyszczeń. W przypadku kotew chemicznych, pył w otworze drastycznie obniża siłę wiązania żywicy z betonem, co może prowadzić do katastrofalnej utraty nośności. Należy używać specjalnych szczotek i pomp do przedmuchiwania otworów.

Montaż kotwy chemicznej: Prawidłowa aplikacja żywicy i czas wiązania

1. Przygotuj żywicę: Upewnij się, że oba komponenty żywicy (w kartuszu) są dobrze wymieszane. W tym celu należy użyć specjalnego mieszadła, które jest zazwyczaj dołączone do opakowania.
2. Napełnij otwór: Wstrzyknij żywicę do czystego i suchego otworu, zaczynając od dna. Napełnij otwór w około 2/3 jego głębokości, aby umożliwić wypłynięcie żywicy podczas wprowadzania elementu kotwiącego.
3. Wprowadź element kotwiący: Powoli wkręć lub wbij pręt gwintowany lub kotwę do otworu, jednocześnie lekko obracając. Pozwoli to na równomierne rozprowadzenie żywicy.
4. Odczekaj czas wiązania: Bezwzględnie przestrzegaj czasu wiązania i utwardzania podanego przez producenta. Przed obciążeniem kotwy materiałem, żywica musi osiągnąć odpowiednią wytrzymałość, co może trwać od kilkunastu minut do nawet kilku godzin, w zależności od temperatury otoczenia i rodzaju żywicy.

Montaż kotwy mechanicznej: Kluczowe znaczenie momentu dokręcającego

W przypadku kotew mechanicznych, kluczowym etapem montażu jest osiągnięcie odpowiedniego momentu dokręcającego. Moment ten określa siłę, z jaką należy dokręcić śrubę lub nakrętkę, aby kotwa prawidłowo się rozparła i osiągnęła swoją maksymalną nośność. Zbyt słabe dokręcenie sprawi, że kotwa nie będzie w pełni rozparta i jej nośność będzie znacznie niższa. Z kolei zbyt mocne dokręcenie może doprowadzić do uszkodzenia samej kotwy, gwintu lub nawet betonu. Dlatego zawsze należy stosować klucz dynamometryczny i postępować zgodnie z zaleceniami producenta.

Normy i certyfikaty: co oznacza symbol ETA i dlaczego warto go szukać?

Europejska Ocena Techniczna jako gwarancja nośności i bezpieczeństwa

Europejska Ocena Techniczna (ETA) to dokument wydawany przez upoważnione jednostki certyfikujące, który potwierdza, że produkt budowlany spełnia podstawowe wymagania dotyczące bezpieczeństwa i zdatności do użytkowania. W przypadku kotew do betonu, ETA jest kluczowym dokumentem, który gwarantuje, że deklarowane parametry nośności zostały potwierdzone w rygorystycznych testach laboratoryjnych, zgodnie z europejskimi normami. Wybierając kotwy z oznaczeniem ETA, masz pewność, że produkt jest bezpieczny, wiarygodny i posiada określone właściwości techniczne, które są niezbędne do prawidłowego wykonania mocowania.

Jak czytać dokumentację techniczną kotwy, by znaleźć potrzebne informacje?

• Deklarowana nośność: Informacje o maksymalnych dopuszczalnych obciążeniach dla różnych warunków (np. beton spękany/niespękany, siły wyrywające/ścinające).
• Głębokość zakotwienia: Wymagana minimalna głębokość wiercenia otworu.
• Moment dokręcający: Zalecany moment dokręcający dla kotew mechanicznych.
• Odległości od krawędzi i między osiami: Minimalne dopuszczalne odległości dla bezpiecznego montażu.
• Warunki stosowania: Informacje o dopuszczalnych temperaturach montażu i eksploatacji, odporności na wilgoć i czynniki chemiczne.
• Typ podłoża: Informacja, dla jakiego typu betonu (spękany, niespękany) kotwa jest przeznaczona.
