Jak dobrać i zamontować kotwy do stropu? Poradnik krok po kroku

Dobór odpowiednich kotew do stropu to fundament bezpieczeństwa każdej konstrukcji wiszącej, od sufitów podwieszanych po elementy generujące znaczne obciążenia. Niewłaściwe mocowanie może prowadzić do niebezpiecznych sytuacji, takich jak spadające przedmioty czy uszkodzenie samej struktury stropu. W tym artykule przeprowadzimy Cię przez proces wyboru najlepszego rozwiązania, od zrozumienia różnic między kotwami mechanicznymi a chemicznymi, przez dopasowanie ich do specyfiki Twojego stropu żelbetowego, gęstożebrowego czy z pustkami aż po szczegółowy opis prawidłowego montażu, który zagwarantuje trwałość i bezpieczeństwo na lata.

Bezpieczne mocowanie w stropie jak dobrać i zamontować kotwy do każdego rodzaju konstrukcji?

Prawidłowy dobór i montaż kotew do stropu to absolutnie fundamentalna kwestia, która bezpośrednio przekłada się na bezpieczeństwo konstrukcji oraz osób z niej korzystających. Wyobraźmy sobie sytuację, w której źle dobrana kotwa nie wytrzymuje obciążenia może to oznaczać nie tylko uszkodzenie mocowanego przedmiotu, ale przede wszystkim potencjalne zagrożenie życia lub zdrowia, jeśli spadający element jest ciężki lub znajduje się nad miejscem, gdzie przebywają ludzie. Ryzyko uszkodzenia samego stropu, na przykład poprzez nieprawidłowe rozłożenie sił, również jest realne. Dlatego właśnie poświęcenie uwagi szczegółom na etapie wyboru i instalacji kotew to inwestycja w długoterminowe i bezpieczne użytkowanie.

Dlaczego dobór właściwej kotwy do stropu jest absolutnie kluczowy?

Niewłaściwe mocowanie elementów do stropu to prosta droga do problemów, które mogą mieć dalekosiężne konsekwencje. Mówimy tu nie tylko o estetycznych niedociągnięciach, ale przede wszystkim o kwestiach bezpieczeństwa. Elementy takie jak lampy, sufity podwieszane, a nawet pozornie niewinne karnisze, jeśli zostaną zamocowane w sposób nieodpowiedni do rodzaju stropu i obciążenia, mogą w każdej chwili ulec awarii. Szczególnie niebezpieczne jest to w przypadku elementów poddawanych obciążeniom dynamicznym, jak huśtawki czy worki treningowe tutaj nawet niewielki błąd w doborze kotwy może skończyć się tragicznie. Dodatkowo, nieprawidłowe kotwienie może prowadzić do lokalnego osłabienia struktury stropu, powodując jego pękanie lub inne uszkodzenia, które w dłuższej perspektywie mogą wpłynąć na jego stabilność.

Kotwy mechaniczne czy chemiczne: którą technologię wybrać do mocowania w stropie?

Na rynku dominują dwie główne technologie kotwienia: mechaniczne i chemiczne. Każda z nich ma swoje specyficzne zastosowania, zalety i wady, a wybór odpowiedniej jest kluczowy dla zapewnienia maksymalnego bezpieczeństwa i trwałości mocowania.

Wśród kotew mechanicznych wyróżniamy kilka popularnych typów, każdy przeznaczony do nieco innych zadań:

• Kotwy opaskowe (przelotowe): To jedne z najczęściej stosowanych kotew. Ich główną zaletą jest możliwość montażu przelotowego, co oznacza, że wiercimy otwór o średnicy kotwy i przez niego przeprowadzamy element mocujący.
• Kotwy tulejowe: Zazwyczaj są stosowane do mocowania elementów o mniejszych wymaganiach nośności, na przykład przy instalacji rur czy lekkich konstrukcji.
• Kotwy wkręcane: Charakteryzują się możliwością regulacji głębokości osadzenia, a także tym, że mogą być demontowane i ponownie używane, co jest ich znaczącą zaletą w niektórych zastosowaniach.
• Kotwy rozprężne (typu DBZ, gwóźdź klinowy): Są popularnym wyborem przy montażu sufitów podwieszanych w stropach betonowych. Montaż polega na wbiciu kotwy młotkiem, co powoduje jej rozprężenie.
• Kotwy uchylne/skrzydełkowe: To specjalistyczne kotwy przeznaczone do montażu w podłożach z pustymi przestrzeniami, takich jak pustaki w stropach Teriva czy płyty gipsowo-kartonowe. Po wkręceniu otwierają się "skrzydełka", które stabilnie mocują element.

Kotwy chemiczne, choć wymagają nieco więcej uwagi podczas montażu, oferują niezrównaną siłę połączenia. Ich sekret tkwi w specjalnej mieszance żywicy i utwardzacza, która po chemicznej reakcji tworzy monolit z podłożem. Jest to szczególnie ważne w przypadku betonu spękanego, gdzie kotwy mechaniczne mogłyby nie zapewnić wystarczającej stabilności. Co więcej, dzięki zastosowaniu specjalnych tulei siatkowych, kotwy chemiczne doskonale sprawdzają się w pustych przestrzeniach, takich jak pustaki ceramiczne czy betonowe. Ich główną zaletą jest brak generowania naprężeń w podłożu, co czyni je idealnym wyborem do montażu blisko krawędzi lub w materiałach o obniżonej wytrzymałości.

Rozpoznaj swój strop: jak dobrać kotwę do konkretnej konstrukcji?

Strop żelbetowy (beton pełny): solidna podstawa dla każdego mocowania

Stropy żelbetowe monolityczne, czyli wykonane z litego betonu, stanowią najbardziej wymagające i jednocześnie najsolidniejsze podłoże do kotwienia. W ich przypadku mamy największą swobodę wyboru, ponieważ większość typów kotew mechanicznych, takich jak:

• Kotwy opaskowe
• Kotwy wkręcane
• Kotwy rozprężne

sprawdzi się doskonale. Jednakże, jeśli zależy nam na absolutnie najwyższej nośności i bezpieczeństwie, zwłaszcza przy przenoszeniu dużych obciążeń lub w specyficznych warunkach, to właśnie kotwy chemiczne będą najlepszym wyborem. Ich zdolność do tworzenia niezwykle mocnego, szczelnego połączenia sprawia, że są one preferowane w sytuacjach, gdzie wymagana jest maksymalna pewność.

Strop gęstożebrowy (Teriva, Fert): jak uniknąć pułapki montażu w pustaku?

Stropy gęstożebrowe, takie jak popularne systemy Teriva czy Fert, charakteryzują się specyficzną budową składają się z żeber nośnych (belki betonowej) oraz pustaków wypełniających. Kluczową zasadą przy montażu kotew w tego typu stropach jest bezwzględne unikanie mocowania w samych pustakach. Pustaki, wykonane zazwyczaj z ceramiki lub betonu komórkowego, mają znacznie niższą wytrzymałość i nie zapewnią stabilnego, bezpiecznego mocowania. Dlatego też, zawsze należy dążyć do zamocowania kotwy w żebrze nośnym, które stanowi integralną część konstrukcji stropu.

Lokalizowanie belek nośnych w stropach gęstożebrowych może wymagać pewnej wprawy. Często ich przebieg jest regularny, co ułatwia identyfikację. Można posiłkować się wiedzą o rozstawie belek w danym systemie stropowym lub, jeśli to możliwe, delikatnie opukać strop beton pełny zazwyczaj wydaje inny dźwięk niż pustak. W przypadku wątpliwości, warto skonsultować się z dokumentacją techniczną budynku lub specjalistą. Jeśli jednak z jakiegoś powodu mocowanie w pustaku jest nieuniknione, dostępne są specjalne rozwiązania. Kotwy uchylne (skrzydełkowe) po wkręceniu otwierają swoje "skrzydełka" za pustakiem, rozkładając obciążenie na większą powierzchnię. Podobnie kotwy chemiczne z tuleją siatkową, wypełnioną żywicą, mogą zapewnić stabilne mocowanie w pustych przestrzeniach, tworząc połączenie z materiałem pustaka.

Stropy z płyt kanałowych i inne podłoża z pustkami: technologie do zadań specjalnych

Podobnie jak w przypadku stropów gęstożebrowych, stropy wykonane z płyt kanałowych (np. typu filigran) oraz inne konstrukcje stropowe posiadające puste przestrzenie, wymagają zastosowania odpowiednich technologii kotwienia. Bezpośrednie mocowanie w pustych przestrzeniach jest ryzykowne i zazwyczaj nie zapewnia wystarczającej nośności. Dlatego też, w takich sytuacjach, podobnie jak przy montażu w pustakach stropów gęstożebrowych, najlepszym rozwiązaniem są kotwy chemiczne z odpowiednio dobraną tuleją siatkową. Tuleja ta zapewnia właściwe rozprowadzenie żywicy w pustej przestrzeni, tworząc mocne i stabilne połączenie. Alternatywnie, w niektórych przypadkach, mogą sprawdzić się specjalne kotwy uchylne lub skrzydełkowe, które rozkładają siłę mocowania na większą powierzchnię pustego elementu.

Praktyczny przewodnik: dobieramy kotwę do konkretnego zastosowania

Duże obciążenia dynamiczne: jak bezpiecznie zamocować huśtawkę, fotel wiszący lub worek treningowy?

Mocowanie elementów, które generują duże obciążenia dynamiczne czyli podlegają zmiennym siłom, wstrząsom i ruchom takich jak huśtawki, fotele wiszące czy worki treningowe, to zadanie wymagające szczególnej uwagi i zastosowania rozwiązań o najwyższej nośności. W takich sytuacjach bezpieczeństwo jest absolutnym priorytetem, a wszelkie kompromisy mogą prowadzić do bardzo niebezpiecznych sytuacji.

W kontekście przenoszenia tak znaczących i zmiennych obciążeń, kotwy chemiczne są zdecydowanie najbezpieczniejszym i najbardziej rekomendowanym wyborem. Ich mechanizm działania, polegający na szczelnym zespoleniu kotwy z podłożem bez generowania dodatkowych naprężeń, zapewnia wyjątkową stabilność i odporność na dynamiczne siły. Dzięki temu połączenie jest nie tylko mocne, ale także trwałe i niezawodne, nawet przy intensywnym użytkowaniu.

Jeśli jednak zdecydujemy się na zastosowanie kotew mechanicznych, musimy pamiętać o kilku kluczowych parametrach. W przypadku montażu w betonie pełnym, kotwy te muszą spełniać rygorystyczne wymogi dotyczące średnicy, głębokości zakotwienia oraz klasy użytej stali. Konieczne jest dokładne sprawdzenie nośności danej kotwy w karcie technicznej produktu, która powinna uwzględniać obciążenia dynamiczne. Zawsze należy wybierać kotwy o najwyższych parametrach bezpieczeństwa, a ich montaż powinien być wykonany z najwyższą precyzją, zgodnie z zaleceniami producenta.

Montaż sufitu podwieszanego: jakie kotwy gwarantują szybką i stabilną instalację?

Montaż sufitu podwieszanego to jedno z najczęstszych zastosowań kotew w budownictwie. W tym przypadku kluczowe są szybkość instalacji oraz stabilność mocowania, które zapewnią trwałość konstrukcji sufitu. Do tego celu najczęściej stosuje się stalowe kotwy rozprężne, często o wymiarach takich jak 6x40 mm. Są one łatwe w montażu wystarczy wywiercić otwór o odpowiedniej średnicy, włożyć kotwę i dokręcić ją, co powoduje jej rozprężenie i pewne osadzenie w betonie stropu. Zapewniają one wystarczającą nośność dla typowych elementów sufitu podwieszanego, takich jak profile czy płyty gipsowo-kartonowe, a ich powszechna dostępność i relatywnie niski koszt czynią je ekonomicznym wyborem.

Mocowanie oświetlenia, karniszy i lżejszych elementów: kiedy nie trzeba sięgać po najcięższy kaliber?

W przypadku mocowania lżejszych elementów, takich jak lampy, karnisze, dekoracje ścienne czy niewielkie półki, nie zawsze musimy sięgać po najbardziej masywne i drogie rozwiązania. W takich sytuacjach, w zależności od rodzaju stropu i ciężaru mocowanego przedmiotu, często wystarczą prostsze i mniejsze kotwy. Na przykład, do zamocowania lekkiego karnisza w stropie żelbetowym zazwyczaj wystarczy standardowa kotwa rozprężna lub nawet kotwa wkręcana o mniejszej średnicy. W przypadku stropów z pustkami, można rozważyć kotwy chemiczne z tuleją siatkową lub specjalne kotwy do pustych przestrzeni. Kluczowe jest jednak zawsze uwzględnienie rodzaju stropu i dokładne sprawdzenie nośności wybranej kotwy w karcie technicznej produktu, aby mieć pewność, że będzie ona w stanie bezpiecznie utrzymać dany element.

Montaż kotwy krok po kroku: od wiercenia do obciążenia

Przygotowanie to 90% sukcesu: jak prawidłowo wywiercić i oczyścić otwór?

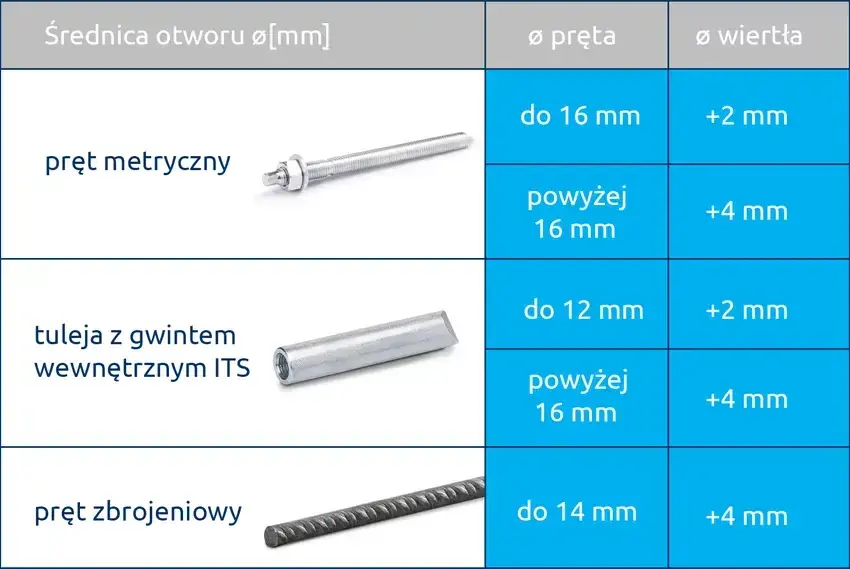

Pierwszy i zarazem jeden z najważniejszych etapów montażu kotwy to prawidłowe przygotowanie otworu. To od jego jakości w dużej mierze zależy ostateczna nośność i trwałość całego mocowania. Należy dobrać odpowiednie wiertło jego średnica musi być zgodna z zaleceniami producenta kotwy, a długość powinna pozwolić na osiągnięcie wymaganej głębokości zakotwienia, uwzględniając również ewentualne zanieczyszczenia na dnie. Technika wiercenia zależy od rodzaju stropu: w betonie pełnym stosujemy wiertarki udarowe, natomiast w materiałach słabszych, jak beton komórkowy, często lepiej sprawdzi się wiercenie bez udaru, aby uniknąć nadmiernego kruszenia materiału. Absolutnie kluczowe jest dokładne oczyszczenie otworu z pyłu i zwiercin. Pozostawienie ich na dnie otworu drastycznie obniża nośność kotwy, zwłaszcza w przypadku kotew chemicznych, gdzie pył uniemożliwia prawidłowe zespolenie żywicy z podłożem. Nawet niewielka ilość pyłu może zmniejszyć nośność o kilkadziesiąt procent!

Metody czyszczenia otworu:

• Przedmuchanie pompką: Wielokrotne energiczne przedmuchanie otworu specjalną pompką do czyszczenia otworów jest absolutnym minimum.
• Szczotkowanie: Użycie dedykowanej szczotki drucianej do wyczyszczenia ścianek i dna otworu, a następnie ponowne przedmuchanie, zapewnia najlepsze rezultaty.

Instalacja kotwy mechanicznej: jak uniknąć przekręcenia gwintu i uszkodzenia betonu?

Montaż kotwy mechanicznej jest zazwyczaj prostszy i szybszy niż chemicznej, ale również wymaga precyzji:

1. Wprowadzenie kotwy: Po wywierceniu i dokładnym oczyszczeniu otworu, kotwę należy włożyć do otworu. W przypadku kotew wciskanych, takich jak gwóźdź klinowy, wbija się ją delikatnie młotkiem.
2. Dokręcanie: Kotwę należy dokręcać kluczem. W przypadku kotew rozprężnych, dokręcanie powoduje wsunięcie się trzpienia, co rozszerza tuleję kotwy.
3. Uważaj na przekręcenie: Kluczowe jest, aby nie dokręcać kotwy "na siłę". Nadmierne dokręcenie może spowodować uszkodzenie gwintu kotwy lub, co gorsza, nadmierne naprężenie i pęknięcie betonu wokół otworu, co znacząco obniży jej nośność. W przypadku kotew o większych gabarytach, zaleca się stosowanie klucza dynamometrycznego, aby osiągnąć właściwy moment obrotowy.
4. Sprawdzenie stabilności: Po dokręceniu, należy upewnić się, że kotwa jest stabilnie osadzona i nie rusza się.

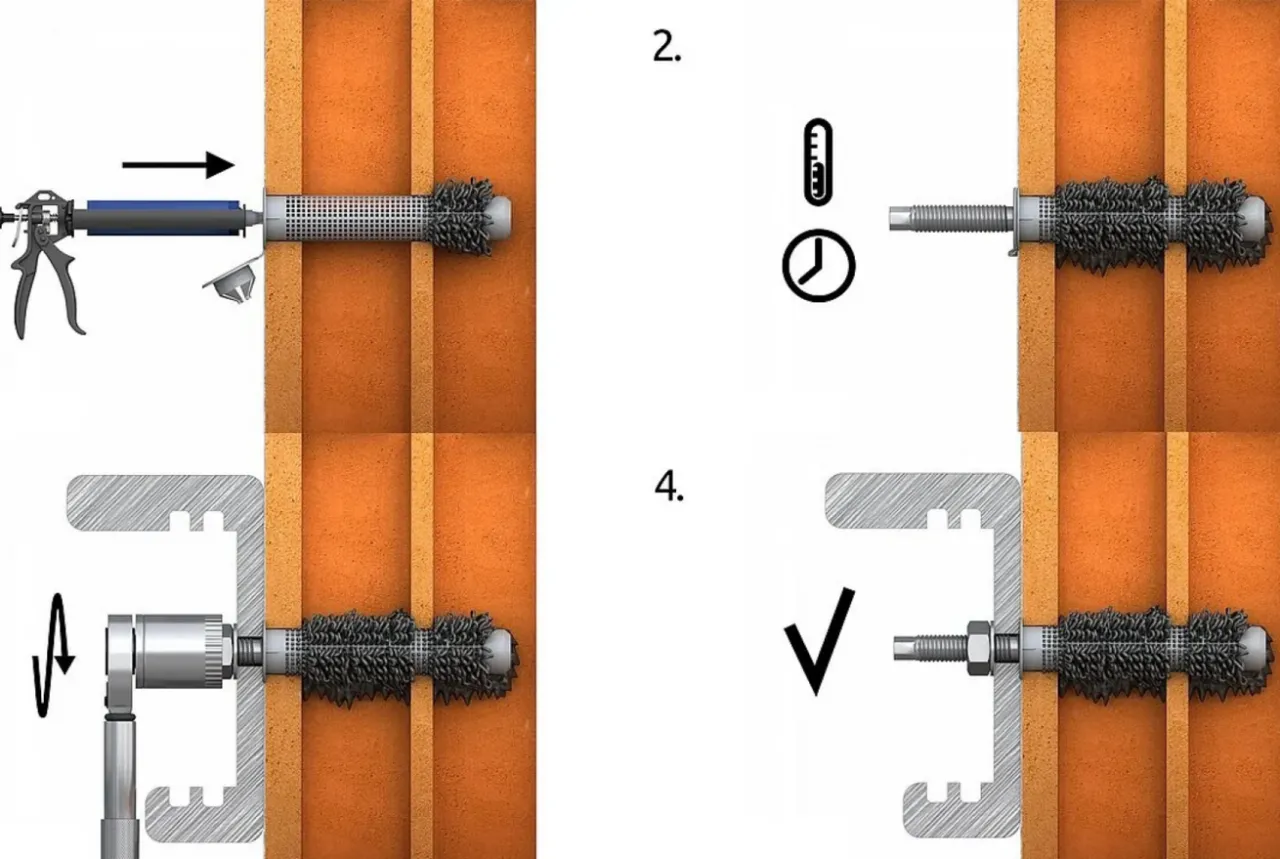

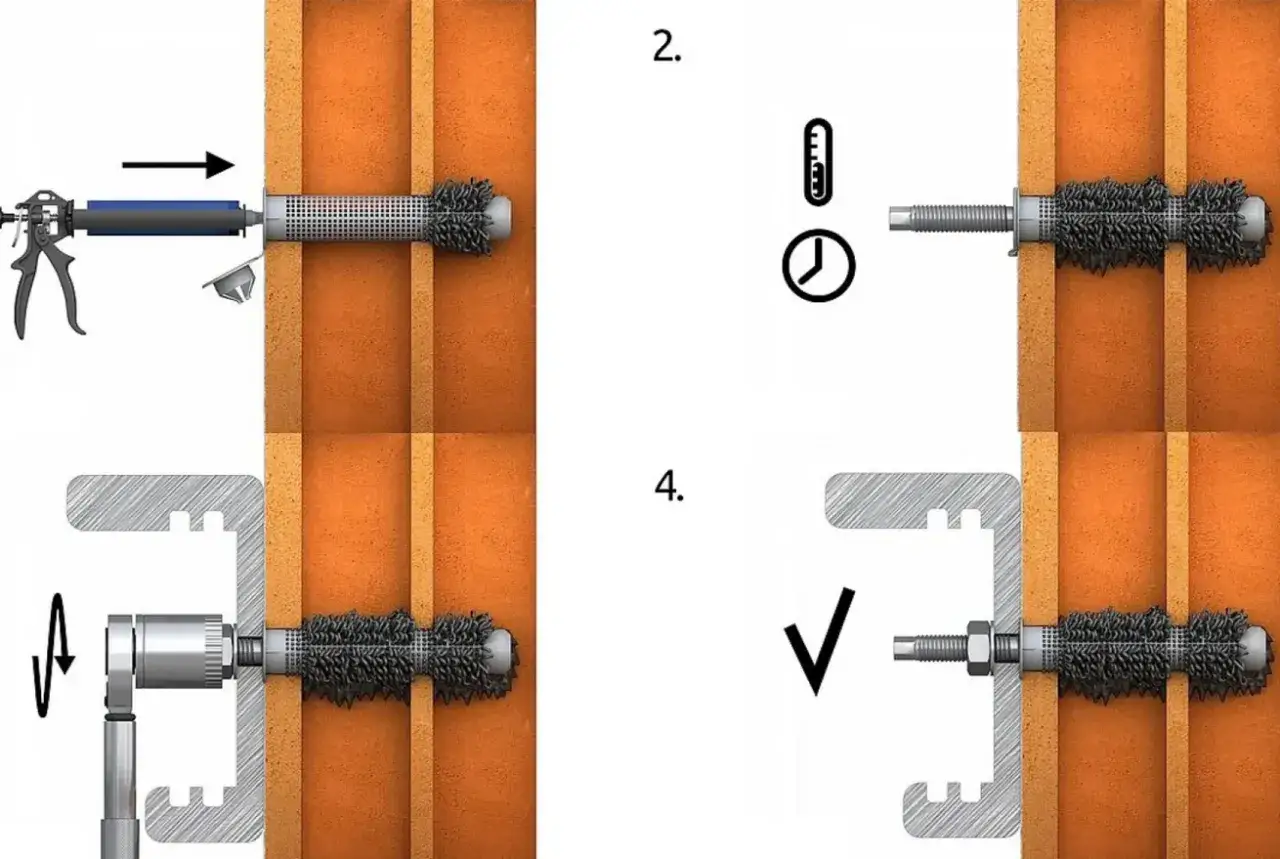

Aplikacja kotwy chemicznej: precyzja, która decyduje o wszystkim

Montaż kotwy chemicznej wymaga większej staranności, ale gwarantuje znakomite rezultaty:

1. Przygotowanie żywicy: Przed aplikacją, należy dokładnie wymieszać żywicę z utwardzaczem. W przypadku ampułek dwukomorowych, przebija się separator i miesza składniki, wyciskając pierwsze około 10 cm mieszanki, aż do uzyskania jednolitego koloru. Jest to sygnał, że składniki zostały prawidłowo połączone.
2. Napełnianie otworu: W przypadku otworów pełnych, żywicę aplikuje się od dna otworu, stopniowo wycofując dyszę, aby wypełnić otwór w około 2/3 jego głębokości. W przypadku pustych przestrzeni, najpierw umieszcza się w otworze tuleję siatkową, a następnie wypełnia ją żywicą od dna do góry.
3. Wprowadzenie kotwy: Kotwę (np. pręt gwintowany, kątownik) należy wkręcić w otwór z żywicą, wykonując przy tym kilka obrotów. Pozwoli to na równomierne rozprowadzenie żywicy i dokładne otoczenie kotwy.
4. Usunięcie nadmiaru żywicy: Po osadzeniu kotwy, nadmiar żywicy, który wypłynął z otworu, należy usunąć.

Czas wiązania i utwardzania kotwy chemicznej jest kluczowy dla jej pełnej nośności. Zależy on od temperatury otoczenia im niższa temperatura, tym dłuższy czas wiązania. Należy bezwzględnie przestrzegać zaleceń producenta podanych w karcie technicznej produktu. Obciążenie kotwy przed upływem wymaganego czasu może skutkować jej osłabieniem lub całkowitym niepowodzeniem mocowania.

Unikaj tych błędów: najczęstsze pomyłki przy montażu kotew

Zignorowanie instrukcji producenta: dlaczego karta techniczna produktu jest tak ważna?

Jednym z najpoważniejszych błędów, jakie można popełnić podczas montażu kotew, jest zignorowanie instrukcji producenta oraz Europejskiej Oceny Technicznej (ETA) dla danego produktu. Karta techniczna to nie tylko zbiór informacji to źródło kluczowych danych dotyczących nośności kotwy w różnych rodzajach podłoża, zalecanych średnic i głębokości wiercenia otworów, a także specyficznych warunków montażu. Niestosowanie się do tych wytycznych może prowadzić do nieprawidłowego osadzenia kotwy, obniżenia jej nośności, a w skrajnych przypadkach do całkowitej awarii mocowania i zagrożenia bezpieczeństwa. Zawsze traktuj kartę techniczną jako niepodważalne źródło wiedzy.

Montaż zbyt blisko krawędzi lub innych kotew: jakie minimalne odległości trzeba zachować?

Kolejnym częstym błędem jest montaż kotew zbyt blisko krawędzi elementu betonowego lub zbyt blisko siebie. Beton, zwłaszcza w pobliżu krawędzi, jest bardziej podatny na pękanie pod wpływem naprężeń generowanych przez kotwę. Podobnie, zbyt mała odległość między kotwami może prowadzić do nakładania się stref naprężeń, co osłabia całą konstrukcję i znacząco obniża łączną nośność. Europejskie Oceny Techniczne (ETA) zawsze określają minimalne odległości od krawędzi i minimalne odstępy między kotwami, które należy bezwzględnie przestrzegać. Są one wynikiem szczegółowych badań i obliczeń mających na celu zapewnienie maksymalnego bezpieczeństwa.

"Dokręcanie na wyczucie": dlaczego klucz dynamometryczny to Twój sprzymierzeniec?

W przypadku kotew mechanicznych, szczególnie tych o większych gabarytach, popularnym błędem jest "dokręcanie na wyczucie". Polega to na próbie osiągnięcia optymalnego momentu obrotowego intuicyjnie, bez użycia odpowiedniego narzędzia. Jest to bardzo ryzykowne. Zbyt słabe dokręcenie nie zapewni właściwego rozprężenia kotwy i jej pełnej nośności, podczas gdy zbyt mocne dokręcenie może spowodować zerwanie gwintu lub uszkodzenie struktury betonu wokół otworu. Aby mieć pewność, że kotwa jest zamocowana prawidłowo i bezpiecznie, niezbędne jest użycie klucza dynamometrycznego, który pozwala na precyzyjne ustawienie wymaganego momentu obrotowego zgodnie ze specyfikacją producenta.

Wybór kotwy nieodpornej na warunki zewnętrzne: kiedy potrzebujesz stali nierdzewnej A4?

Kolejnym aspektem, który często bywa pomijany, jest dobór materiału kotwy do warunków środowiskowych, w jakich będzie ona pracować. Standardowe kotwy wykonane ze stali ocynkowanej mogą być podatne na korozję, zwłaszcza w wilgotnym środowisku, w pobliżu morza, basenów czy w obiektach przemysłowych, gdzie występują agresywne substancje chemiczne. W takich warunkach konieczne jest stosowanie kotew wykonanych ze stali nierdzewnej, na przykład o podwyższonej odporności na korozję, takiej jak stal nierdzewna klasy A4 (tzw. kwasoodporna). Użycie nieodpowiedniego materiału może prowadzić do szybkiego zniszczenia kotwy przez rdzę, co oczywiście skutkuje utratą jej nośności i stwarza poważne zagrożenie.
