Planowanie drenażu opaskowego wokół fundamentów to kluczowy etap budowy, który chroni budynek przed wilgociącią i jej negatywnymi skutkami. Jednym z podstawowych pytań, jakie pojawiają się na tym etapie, jest to, ile dokładnie żwiru będziemy potrzebować. Precyzyjne obliczenie tej ilości jest niezbędne, by uniknąć przestojów w pracy, niepotrzebnych wydatków i zapewnić skuteczne działanie całego systemu drenażowego.
Szybko oblicz, ile żwiru potrzebujesz na drenaż opaskowy kluczowe informacje
- Podstawowy wzór: Objętość żwiru (m³) na 1 mb drenażu to iloczyn szerokości wykopu, całkowitej głębokości warstwy żwiru i 1 metra bieżącego.
- Standardowe wymiary: Typowy wykop ma 30-50 cm szerokości; warstwa żwiru to ok. 10-15 cm pod rurą i 20-30 cm nad nią, otaczając rurę fi 100 mm.
- Przeliczanie na tony: Aby przeliczyć objętość na wagę, pomnóż m³ przez gęstość nasypową żwiru, która dla płukanego kruszywa 8-16 mm wynosi średnio 1,5-1,6 t/m³.
- Rekomendowany materiał: Stosuj żwir płukany o frakcji 8-16 mm, wolny od zanieczyszczeń, który zapewnia odpowiednią filtrację i stabilność.
- Zapas: Zawsze zamów o 10-15% więcej żwiru niż wynika z obliczeń, aby pokryć ewentualne straty i nierówności.
Dlaczego dokładne obliczenia żwiru to podstawa skutecznego drenażu?
Precyzyjne określenie potrzebnej ilości żwiru to fundament udanego projektu drenażowego. Brak wystarczającej ilości kruszywa na budowie oznacza konieczność przerwania prac, co generuje opóźnienia, dodatkowe koszty związane z transportem mniejszej ilości materiału i niepotrzebne zamieszanie. Z drugiej strony, zamówienie zbyt dużej ilości żwiru prowadzi do niepotrzebnych wydatków i problemów z jego składowaniem na placu budowy, który często jest ograniczony przestrzennie. Żwir w drenażu pełni kluczową rolę stanowi warstwę filtracyjną, która zapobiega zamulaniu rur drenażowych przez drobne cząstki gruntu, a jednocześnie zapewnia stabilność mechaniczną całej konstrukcji, umożliwiając efektywne odprowadzanie nadmiaru wody gruntowej z dala od fundamentów.
Skuteczność drenażu opaskowego w dużej mierze zależy od prawidłowego ułożenia warstw kruszywa. Odpowiednia grubość i ciągłość warstwy żwiru wokół rury drenażowej gwarantuje, że woda będzie swobodnie przenikać do rury, a następnie być odprowadzana poza obrys budynku. Niedobór żwiru może skutkować tym, że rura nie będzie odpowiednio otoczona, co z czasem doprowadzi do jej zamulenia, a w konsekwencji do utraty funkcji drenażowych. Dlatego właśnie tak ważne jest, aby przed zamówieniem materiału dokładnie obliczyć jego zapotrzebowanie.
Od czego zależy zapotrzebowanie na żwir w drenażu?
Ilość żwiru potrzebna do wykonania drenażu opaskowego nie jest stała i zależy od kilku kluczowych czynników, które należy wziąć pod uwagę podczas planowania. Zrozumienie tych zależności pozwoli na dokładne oszacowanie potrzeb i uniknięcie błędów.
-
Wymiary wykopu: szerokość i głębokość
Podstawowym czynnikiem determinującym ilość żwiru jest szerokość wykopu, w którym układana jest rura drenażowa. Standardowo przyjmuje się szerokość od 30 do 50 cm, w zależności od specyfiki gruntu i wymagań projektu. Im szerszy wykop, tym więcej kruszywa będzie potrzebne do jego wypełnienia. Podobnie, całkowita głębokość wykopu, uwzględniająca zarówno warstwę wyrównującą pod rurą, samą rurę, jak i grubą warstwę obsypki nad nią, bezpośrednio przekłada się na objętość potrzebnego żwiru. Im głębszy wykop, tym więcej materiału potrzeba.
-
Średnica rury drenażowej i jej wpływ na objętość
Wybór średnicy rury drenażowej, najczęściej fi 100 mm, również ma wpływ na zapotrzebowanie na żwir. Chociaż objętość samej rury jest stosunkowo niewielka w porównaniu do objętości wykopu, to jej obecność w wykopie wpływa na sposób rozmieszczenia żwiru. W uproszczonych obliczeniach objętość rury jest często pomijana, aby uzyskać bezpieczny zapas materiału i uniknąć sytuacji, w której żwiru zabraknie. Grubsza rura wymaga nieco więcej przestrzeni, co naturalnie wpływa na ilość kruszywa potrzebnego do jej otoczenia.
-
Struktura warstw: ile żwiru pod rurą, a ile nad nią?
Kluczowe dla skuteczności drenażu jest prawidłowe ułożenie warstw żwiru. Zaleca się wykonanie warstwy wyrównującej pod rurą o grubości około 10-15 cm, która zapewni stabilne podłoże. Następnie rura jest układana i otaczana żwirem. Najważniejsza jest obsypka nad rurą, która powinna mieć grubość minimum 20-30 cm. Całkowita warstwa żwiru powinna otaczać rurę z każdej strony, zapewniając jej odpowiednie "otulenie" warstwą kruszywa o grubości co najmniej 10-15 cm. Te wymiary warstw bezpośrednio wpływają na całkowitą objętość żwiru potrzebną do wypełnienia wykopu.
Oblicz to sam: prosty wzór i praktyczne przykłady
Samodzielne obliczenie potrzebnej ilości żwiru nie musi być skomplikowane. Poniżej przedstawiam prosty wzór i przykłady, które pomogą Ci oszacować zapotrzebowanie na materiał dla Twojego drenażu opaskowego.
Wzór na objętość żwiru, który każdy może zastosować
Aby obliczyć objętość żwiru potrzebną na jeden metr bieżący drenażu, możesz skorzystać z następującego, uproszczonego wzoru. Pamiętaj, że "Głębokość warstwy żwiru" w tym wzorze oznacza całkowitą wysokość, na jaką żwir wypełnia wykop, uwzględniając warstwę pod rurą, samą rurę i warstwę nad rurą.
V [m³] = Szerokość wykopu [m] * Głębokość warstwy żwiru [m] * 1 [m]
Przeliczanie metrów sześciennych na tony: co musisz wiedzieć o gęstości żwiru?
Zamawiając żwir, często spotkasz się z podawaniem ceny za tonę, a nie za metr sześcienny. Aby prawidłowo przeliczyć obliczoną objętość na wagę, musisz znać gęstość nasypową żwiru. Dla suchego, płukanego żwiru o popularnej frakcji, na przykład 8-16 mm, przyjmuje się średnią gęstość nasypową na poziomie 1,5 do 1,6 tony na metr sześcienny (t/m³). Warto pamiętać, że żwir wilgotny będzie ważył więcej, dlatego podane wartości są orientacyjne i najlepiej dopytać dostawcę o dokładne parametry.
Przykład z życia wziętego: liczymy żwir dla wykopu o szerokości 40 cm
Zobaczmy, jak w praktyce zastosować powyższe wzory. Załóżmy, że wykonujemy drenaż opaskowy w wykopie o następujących wymiarach:
- Szerokość wykopu: 0,4 metra (40 cm)
- Wysokość całkowita warstwy żwiru: 0,5 metra (50 cm). Oznacza to, że wykop jest zasypywany żwirem na wysokość 50 cm, uwzględniając warstwę pod rurą (np. 15 cm), średnicę rury (np. 10 cm) i warstwę nad rurą (np. 25 cm).
Teraz obliczmy potrzebną ilość żwiru na 1 metr bieżący drenażu:
- Obliczenie objętości:
V [m³] = 0,4 m (szerokość) * 0,5 m (głębokość warstwy żwiru) * 1 m (długość) = 0,2 m³ żwiru na 1 metr bieżący drenażu.
- Obliczenie wagi:
Zakładając gęstość nasypową żwiru na poziomie 1,6 t/m³:
Waga [tony] = 0,2 m³ * 1,6 t/m³ = 0,32 tony żwiru na 1 metr bieżący drenażu.
To oznacza, że na każdy metr bieżący drenażu potrzebujesz około 320 kg żwiru.
Wybór idealnego kruszywa: jaki żwir sprawdzi się najlepiej w drenażu?
Nie każdy żwir nadaje się do zastosowania w systemie drenażowym. Wybór odpowiedniego kruszywa ma kluczowe znaczenie dla jego długoterminowej skuteczności i trwałości. Odpowiednie parametry żwiru zapewniają właściwą filtrację i zapobiegają przedwczesnemu zamuleniu systemu.
Frakcja ma znaczenie: dlaczego żwir 8-16 mm to najczęstszy wybór?
Najczęściej rekomendowaną i stosowaną frakcją żwiru do drenażu opaskowego jest kruszywo o granulacji 8-16 mm. Taka wielkość ziaren zapewnia optymalną przepuszczalność dla wody, jednocześnie skutecznie zatrzymując większe cząstki gruntu i zapobiegając zamulaniu. W specyficznych warunkach, na przykład przy bardzo gliniastych gruntach, które mają tendencję do zbijania się, lub gdy stosujemy większe rury drenażowe, można rozważyć użycie żwiru o frakcji 16-32 mm. Jest on mniej podatny na zbijanie się, jednak może wymagać zastosowania drobniejszej siatki filtracyjnej.
Żwir płukany czy zwykły? Różnica dla trwałości systemu
To, czy żwir jest płukany, ma fundamentalne znaczenie dla żywotności systemu drenażowego. Żwir płukany jest dokładnie oczyszczony ze wszelkich zanieczyszczeń, takich jak glina, ił czy drobne pyły. Te właśnie zanieczyszczenia, obecne w zwykłym, niepłukanym żwirze, są główną przyczyną szybkiego zamulania drenażu. Z czasem drobne cząstki gruntu osadzają się między ziarnami kruszywa, blokując przepływ wody i prowadząc do nieskuteczności całego systemu. Dlatego zawsze należy wybierać żwir płukany.
Otoczak kontra kruszywo łamane: co wybrać?
Na rynku dostępne są dwa główne rodzaje żwiru: otoczak (o zaokrąglonych ziarnach) i kruszywo łamane (o ostrych, kanciastych krawędziach). W kontekście drenażu opaskowego, kruszywo łamane jest często uznawane za lepszy wybór. Jego nieregularne kształty i ostre krawędzie sprawiają, że ziarna lepiej się ze sobą klinują, tworząc bardziej stabilną i sztywną strukturę. Taka struktura zapewnia lepsze podparcie dla rury drenażowej i jednocześnie tworzy przestrzeń filtracyjną, która jest mniej podatna na zagęszczanie się i zbijanie.

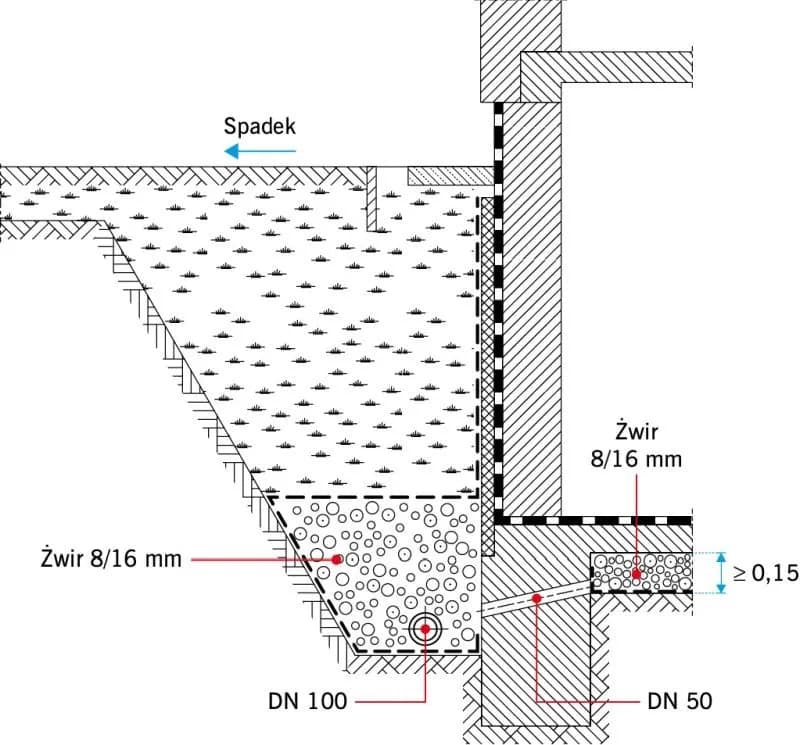

Jak prawidłowo ułożyć warstwy żwiru w drenażu?
Samo obliczenie ilości żwiru to nie wszystko równie ważne jest jego prawidłowe ułożenie w wykopie. Odpowiednia technika zapewnia maksymalną skuteczność i długowieczność systemu drenażowego.
Warstwa startowa: stabilne podłoże pod rurę drenażową
Przed ułożeniem rury drenażowej należy przygotować stabilne podłoże. Wykonuje się je z warstwy żwiru o grubości około 10-15 cm. Ta warstwa wyrównująca nie tylko zapewnia stabilność dla rury, ale także pozwala na precyzyjne ułożenie jej z odpowiednim spadkiem, co jest kluczowe dla prawidłowego odprowadzania wody. Upewnij się, że warstwa jest równa i dobrze zagęszczona.
Obsypka kluczowa: otulenie rury dla maksymalnej filtracji
Po ułożeniu rury drenażowej następuje kluczowy etap obsypka. Rura powinna być dokładnie otoczona żwirem. Zaleca się, aby warstwa żwiru nad rurą miała grubość minimum 20-30 cm, a z każdej strony rury zapewniony był co najmniej 10-15 cm margines kruszywa. Takie "otulenie" rury gwarantuje, że woda gruntowa będzie efektywnie zbierana z otaczającego gruntu i kierowana do wnętrza rury, a jednocześnie chroni rurę przed ewentualnymi uszkodzeniami mechanicznymi.
Rola geowłókniny: dlaczego jest niezbędna?
Geowłóknina jest absolutnie niezbędnym elementem każdego systemu drenażowego. Jej główną funkcją jest oddzielenie warstwy żwiru od gruntu rodzimego. Dzięki temu drobne cząstki gleby, takie jak glina czy pył, nie przedostają się do wnętrza drenażu i nie zatykają porów w żwirze ani w samej rurze. Geowłóknina działa jak filtr, przepuszczając wodę, ale zatrzymując zanieczyszczenia. Jej zastosowanie znacząco przedłuża żywotność systemu drenażowego i zapewnia jego niezawodne działanie przez wiele lat. Choć nie wpływa bezpośrednio na obliczenia objętości żwiru, jest kluczowa dla powodzenia projektu.
Najczęstsze błędy przy zamawianiu żwiru i jak ich uniknąć
Planowanie i zamawianie materiałów budowlanych to etap, na którym łatwo o błędy, które mogą generować dodatkowe koszty i problemy. Przy zamawianiu żwiru do drenażu opaskowego warto zwrócić uwagę na kilka typowych pułapek.
Problem z niedoszacowaniem: dlaczego warto zamówić z zapasem?
Jednym z najczęstszych błędów jest zamówienie dokładnie takiej ilości żwiru, jaka wynika z teoretycznych obliczeń. W praktyce budowlanej zawsze pojawiają się nieprzewidziane sytuacje. Mogą to być nierówności terenu, które sprawiają, że wykop jest miejscami głębszy niż zakładano, naturalne zagęszczenie materiału pod wpływem ubijania, czy po prostu drobne straty podczas transportu i wysypywania. Dlatego zawsze zaleca się zamówienie o 10-15% więcej żwiru, niż wynika z dokładnych obliczeń. Ten niewielki zapas pozwoli uniknąć sytuacji, w której zabraknie materiału w kluczowym momencie budowy.
Pomijanie gęstości nasypowej: pułapka przy zamawianiu na tony
Jak już wspominałem, żwir często jest sprzedawany na tony. Jeśli nie uwzględnisz gęstości nasypowej materiału, możesz łatwo się pomylić w obliczeniach. Różne rodzaje żwiru, nawet o tej samej frakcji, mogą mieć nieco inną gęstość. Zamówienie "na oko" lub bazując jedynie na objętości, bez uwzględnienia wagi, może skutkować niedoszacowaniem i brakiem materiału, gdy okaże się, że zamówiona objętość waży mniej niż oczekiwano. Zawsze upewnij się, jaka jest gęstość nasypowa żwiru, który zamawiasz.
Wybór nieodpowiedniego rodzaju żwiru: jak uniknąć kosztownych pomyłek?
Ostatnim, ale równie ważnym błędem jest wybór niewłaściwego rodzaju żwiru. Stosowanie żwiru niepłukanego, zawierającego glinę i ił, niemal gwarantuje szybkie zamulenie systemu. Podobnie, żwir o zbyt drobnej frakcji może z czasem ulec zagęszczeniu, a żwir o zbyt grubych ziarnach może nie zapewnić odpowiedniej filtracji. Kluczowe jest, aby zamówić żwir płukany, o zalecanej frakcji (najczęściej 8-16 mm), który jest przeznaczony do zastosowań drenażowych. Warto skonsultować się z dostawcą lub wykonawcą, aby upewnić się, że wybieramy materiał o odpowiednich parametrach.
