Kotwa do betonu 100x100: Jak wybrać i zamontować? Poradnik

Witaj! Jeśli planujesz budowę altany, wiaty, pergoli czy innego solidnego obiektu z drewna, kluczowe jest, aby jego fundamenty były stabilne i trwałe. Ten artykuł to Twój kompleksowy przewodnik po wyborze i prawidłowym montażu kotwy do betonu o wymiarach 100x100 mm. Dzięki niemu dowiesz się, jak zapewnić bezpieczeństwo i długowieczność swojej konstrukcji, unikając kosztownych błędów. Zapraszam do lektury!

Rola kotwy 100x100 w stabilnej konstrukcji

Kotwa do betonu 100x100 to niepozorny, ale niezwykle ważny element każdej konstrukcji drewnianej, która ma stać na twardym podłożu. Jest to stalowy element złączny, którego głównym zadaniem jest połączenie pionowych słupów drewnianych o przekroju 100x100 mm z podłożem betonowym. Jej zastosowanie jest powszechne w budowie takich elementów jak altany, wiaty garażowe, pergole, a nawet solidne ogrodzenia czy płoty. Bez odpowiedniego mocowania, drewno narażone jest na bezpośredni kontakt z wilgocią. Kotwa tworzy barierę, która skutecznie izoluje drewno od wilgotnego podłoża, co jest kluczowe dla jego ochrony przed butwieniem i znacząco przedłuża żywotność całej konstrukcji.

Zbagatelizowanie roli kotwy lub jej nieprawidłowy montaż może mieć poważne konsekwencje. Niestabilna konstrukcja, chwiejące się słupy, a nawet uszkodzenie drewna przez wilgoć to tylko niektóre z problemów, które mogą się pojawić. W skrajnych przypadkach, szczególnie przy obciążonych konstrukcjach, może dojść do pęknięcia betonu lub nawet zawalenia się budowli. Dlatego tak ważne jest, aby poświęcić odpowiednią uwagę wyborowi właściwego typu kotwy i zadbać o każdy detal podczas jej montażu. To inwestycja w bezpieczeństwo i trwałość Twojej budowli.

Izolacja drewna od wilgotnego podłoża betonowego to jedna z najważniejszych funkcji, jaką pełni kotwa 100x100. Bezpośredni kontakt drewna z betonem, zwłaszcza w miejscach narażonych na deszcz czy śnieg, prowadzi do szybkiego wchłaniania wilgoci. Powoduje to nie tylko rozwój grzybów i pleśni, ale przede wszystkim proces butwienia, który osłabia strukturę drewna i skraca jego żywotność. Kotwa, umieszczając słup nieco nad powierzchnią betonu lub w odpowiedniej odległości, tworzy przestrzeń wentylacyjną i fizyczną barierę, która chroni drewno przed tym szkodliwym zjawiskiem. Dzięki temu elementy drewniane zachowują swoje właściwości przez wiele lat, a cała konstrukcja pozostaje stabilna i estetyczna.

Rodzaje kotew do betonu 100x100

[search_image]Rodzaje kotew do betonu 100x100

Na rynku dostępnych jest kilka rodzajów kotew, które różnią się sposobem montażu i przeznaczeniem. Najczęściej spotykanym typem jest kotwa przykręcana, często określana jako "stopa" lub kotwa typu "U". Jest ona idealna do montażu na istniejących, utwardzonych powierzchniach betonowych, takich jak wylewki fundamentowe, podjazdy czy utwardzone place. Mocuje się ją do podłoża za pomocą kotew mechanicznych, na przykład pierścieniowych lub tulejowych, albo przy użyciu kotew chemicznych, które zapewniają bardzo silne wiązanie. Płaska podstawa kotwy posiada otwory, przez które można przykręcić ją do betonu.

Alternatywą dla kotwy przykręcanej jest kotwa do zabetonowania, wyposażona w zintegrowany pręt stalowy, zazwyczaj żebrowany. Ten typ kotwy montuje się bezpośrednio w świeżej mieszance betonowej podczas wylewania fundamentu. Pręt zanurzony w betonie zapewnia wyjątkowo wysoką stabilność i nośność całej konstrukcji. Jest to rozwiązanie szczególnie polecane, gdy planujemy wylewanie nowych fundamentów punktowych lub ław fundamentowych, ponieważ pozwala na precyzyjne osadzenie słupa w docelowej pozycji już na etapie betonowania.

Warto również wspomnieć o kotwach regulowanych. Choć nie są one tak powszechne jak dwa powyższe typy, oferują pewną elastyczność. Pozwalają na precyzyjne dopasowanie do słupów, które mogą nieznacznie odbiegać od standardowych wymiarów 100x100 mm, lub gdy potrzebujemy dokonać drobnych korekt wysokościowych już po zamontowaniu podstawy. Ta możliwość regulacji bywa nieoceniona w sytuacjach wymagających szczególnej precyzji.

Istnieje również typ kotwy, który często bywa mylony z kotwami do betonu jest to kotwa wbijana. Należy jednak podkreślić, że ten rodzaj mocowania jest przeznaczony do wbijania bezpośrednio w grunt. Jej konstrukcja, przypominająca długi szpic, nie nadaje się do montażu w twardym betonie. Próba wbicia jej w beton jest nieskuteczna i może prowadzić do uszkodzenia zarówno kotwy, jak i podłoża, a nawet stanowić zagrożenie.

Materiały i zabezpieczenie antykorozyjne

Kluczowym aspektem przy wyborze kotwy do betonu jest jej zabezpieczenie antykorozyjne. Kotwy wykonane są zazwyczaj ze stali konstrukcyjnej, która bez odpowiedniej ochrony jest podatna na rdzę, szczególnie w warunkach zewnętrznych, gdzie narażona jest na wilgoć. Na rynku najczęściej spotykamy się z dwoma głównymi metodami zabezpieczenia: ocynkiem ogniowym i ocynkiem galwanicznym.

Rodzaj ocynku	Charakterystyka i zastosowanie
Ocynk ogniowy	Jest to najtrwalsza metoda zabezpieczenia. Elementy stalowe są zanurzane w kąpieli z roztopionego cynku, co tworzy grubą (ok. 80-90 μm) i jednolitą powłokę. Zapewnia wieloletnią ochronę przed korozją, idealnie nadaje się do zastosowań zewnętrznych, gdzie kotwa jest narażona na działanie czynników atmosferycznych.
Ocynk galwaniczny	Metoda ta polega na elektrochemicznym osadzaniu cynku na powierzchni stali. Tworzy ona cieńszą powłokę niż ocynk ogniowy i jest mniej trwała. Dobrze sprawdza się w miejscach mniej narażonych na wilgoć, ale do zastosowań zewnętrznych zaleca się ocynk ogniowy.

Często spotykanym rozwiązaniem jest również malowanie proszkowe, które oprócz funkcji estetycznej (np. nadanie czarnego, matowego wykończenia) stanowi dodatkową warstwę ochronną, zwłaszcza gdy zostało nałożone na wcześniej ocynkowany element. Niezależnie od metody zabezpieczenia, warto zwrócić uwagę na grubość blachy, z której wykonana jest kotwa. Standardowo wynosi ona około 2 mm, ale dla cięższych konstrukcji warto poszukać kotew z grubszej blachy, np. 2,5 mm. Równie ważna jest jakość spawów powinny być one ciągłe i solidne, co świadczy o dobrym wykonaniu produktu i jego wytrzymałości.

W przypadku większości przydomowych, lekkich konstrukcji, takich jak altany czy wiaty, posiadanie specjalnych atestów czy aprobat technicznych dla kotew nie jest zazwyczaj wymagane przez przepisy. Jednakże, dla bardziej skomplikowanych lub znacznie obciążonych konstrukcji, certyfikaty mogą być istotne. Nośność kotwy jest parametrem zależnym od wielu czynników, w tym od jej typu, jakości wykonania, rodzaju użytego betonu oraz precyzji montażu. W standardowych zastosowaniach, kotwy dostępne na rynku detalicznym oferują wystarczającą wytrzymałość.

Montaż kotwy przykręcanej krok po kroku

[search_video]Montaż kotwy przykręcanej do betonu

Aby prawidłowo zamontować kotwę przykręcaną, potrzebne będą odpowiednie narzędzia i materiały. Niezbędna jest wiertarka udarowa z zestawem wierteł do betonu o średnicy i długości dopasowanej do rozmiaru kotew montażowych. Przyda się również miarka, ołówek lub marker do zaznaczenia punktów wiercenia, poziomica zapewniająca pionowość słupa, młotek, a opcjonalnie klucz dynamometryczny do precyzyjnego dokręcenia śrub. Do oczyszczenia otworów niezbędna będzie szczotka lub odkurzacz. Oprócz samej kotwy, potrzebne będą kotwy mechaniczne (np. pierścieniowe) lub chemiczne oraz odpowiednie wkręty lub śruby do drewna.

Pierwszym i niezwykle ważnym krokiem jest precyzyjne umiejscowienie kotwy na podłożu betonowym. Należy dokładnie zaplanować jej pozycję, uwzględniając docelowe rozmieszczenie słupów. Następnie, za pomocą poziomicy, upewnij się, że kotwa będzie ustawiona prosto, i dokładnie zaznacz na betonie miejsca, w których należy wywiercić otwory. Dokładność na tym etapie jest kluczowa dla stabilności i estetyki całej konstrukcji.

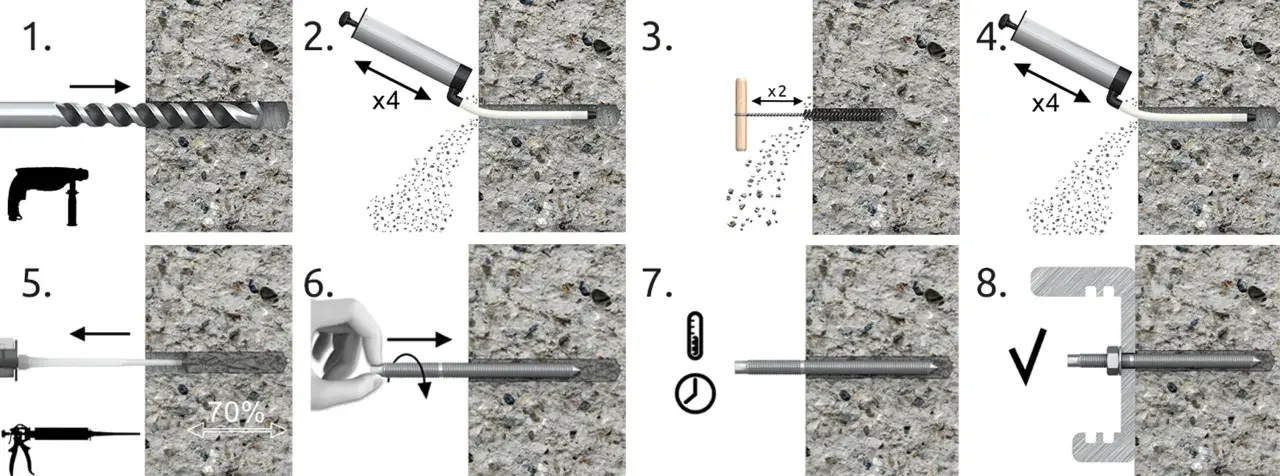

Kolejnym etapem jest wiercenie otworów w betonie. Użyj wiertarki udarowej i wiertła przeznaczonego do betonu. Pamiętaj, że średnica i głębokość wywierconego otworu muszą być precyzyjnie dopasowane do rozmiaru kotew montażowych, które będą używane do mocowania podstawy słupa. Zbyt mały otwór uniemożliwi poprawne osadzenie kotwy, a zbyt duży osłabi jej mocowanie.

Po wywierceniu otworów, niezwykle ważne jest ich dokładne oczyszczenie. Należy usunąć wszelki pył i zwierciny, najlepiej za pomocą szczotki drucianej i odkurzacza. Jest to szczególnie istotne, gdy planujemy użyć kotew chemicznych, ponieważ czysty otwór gwarantuje maksymalną przyczepność i nośność mocowania. Zaniedbanie tego kroku może znacząco osłabić siłę wiązania.

Po przygotowaniu otworów, można przystąpić do mocowania samej kotwy. W zależności od wybranego systemu, w otwory wprowadza się kotwy mechaniczne lub masę chemiczną, a następnie osadza się w nich podstawę słupa. Po umieszczeniu słupa w uchwycie kotwy, należy go dokładnie wypoziomować. Następnie, za pomocą wkrętów do drewna lub śrub przelotowych, trwale przymocowuje się słup do kotwy. Upewnij się, że wszystkie połączenia są solidnie dokręcone, ale bez nadmiernej siły, która mogłaby uszkodzić drewno.

Montaż kotwy do zabetonowania

W przypadku kotew do zabetonowania, proces rozpoczyna się od przygotowania wykopu pod fundament punktowy. Należy wykopać dół o odpowiedniej głębokości i wymiarach, zgodnie z projektem konstrukcji. Warto zadbać o odpowiednie zagęszczenie dna wykopu oraz ewentualne zastosowanie izolacji od gruntu, na przykład za pomocą folii budowlanej, aby zapobiec nadmiernemu wsiąkaniu wilgoci z podłoża.

Kolejnym krokiem jest przygotowanie mieszanki betonowej. Należy zadbać o właściwe proporcje cementu, piasku, żwiru i wody, aby uzyskać beton o odpowiedniej wytrzymałości i trwałości. W przypadku fundamentów punktowych, często stosuje się gotowe mieszanki betonowe lub beton klasy co najmniej C16/20.

Po przygotowaniu wykopu i mieszanki betonowej, można przystąpić do osadzania kotwy. Wlewa się część betonu do wykopu, a następnie zanurza się w nim pręt kotwy. Kluczowe jest precyzyjne wypoziomowanie kotwy za pomocą poziomicy, aby zapewnić idealną pionowość przyszłego słupa. Należy pamiętać, że beton zacznie wiązać, dlatego ważne jest, aby wykonać te czynności sprawnie. W tym czasie kotwa musi być stabilnie unieruchomiona, aby nie przemieściła się podczas wiązania betonu.

Potencjalne problemy i jak im zaradzić

Jednym z częstszych problemów podczas montażu kotew mechanicznych jest pękanie betonu, szczególnie w pobliżu krawędzi fundamentu. Aby temu zapobiec, należy zachować odpowiednią minimalną odległość od krawędzi podczas wiercenia otworów. Zazwyczaj zaleca się odległość równą co najmniej dwukrotności średnicy kotwy. Zawsze warto sprawdzić zalecenia producenta kotwy lub betonu.

Chwiejący się słup w kotwie to sygnał, że coś poszło nie tak podczas montażu. Przyczyny mogą być różne: źle dobrane wkręty mocujące słup do kotwy, zbyt luźne ich dokręcenie, uszkodzona kotwa, nieprawidłowo wywiercone otwory, brak poziomowania słupa, a nawet zbyt mała nośność samej kotwy. Rozwiązaniem jest dokładne sprawdzenie wszystkich połączeń, dokręcenie śrub, ewentualne zastosowanie kotew o większej nośności lub poprawne wypoziomowanie słupa przed ostatecznym montażem.

• Przyczyny chwiejącego się słupa:
  • Niewłaściwe lub zbyt luźno dokręcone wkręty mocujące słup do kotwy.
  • Uszkodzona kotwa lub nieprawidłowo wykonane otwory montażowe.
  • Brak precyzyjnego wypoziomowania słupa przed ostatecznym montażem.
  • Niewystarczająca nośność kotwy w stosunku do obciążenia.
• Rozwiązania:
  • Dokładne sprawdzenie i dokręcenie wszystkich śrub mocujących słup.
  • Wymiana uszkodzonej kotwy lub poprawne wykonanie otworów.
  • Precyzyjne wypoziomowanie słupa i jego stabilne zamocowanie.
  • W razie potrzeby, zastosowanie kotwy o większej nośności lub dodatkowych elementów wzmacniających.

Przedwczesna korozja kotwy to kolejny problem, który może znacząco wpłynąć na trwałość konstrukcji. Najczęściej wynika on z wyboru kotwy bez odpowiedniego zabezpieczenia antykorozyjnego, zwłaszcza gdy jest ona stosowana na zewnątrz. Ocynk galwaniczny, choć popularny, może nie zapewnić wystarczającej ochrony w wilgotnym środowisku. Dlatego do zastosowań zewnętrznych zawsze zaleca się kotwy z ocynkiem ogniowym, który gwarantuje wieloletnią odporność na rdzę.

Podsumowując, wybór i montaż kotwy do betonu 100x100 to proces, który wymaga uwagi i precyzji. Kluczowe jest świadome dobranie odpowiedniego typu kotwy do planowanej konstrukcji i warunków montażu. Należy zwrócić uwagę na jakość materiału, a zwłaszcza na zabezpieczenie antykorozyjne dla zastosowań zewnętrznych najlepszy będzie ocynk ogniowy. Precyzyjne wykonanie montażu, od dokładnego wyznaczenia miejsc wiercenia po solidne mocowanie słupa, zapewni długowieczność, stabilność i bezpieczeństwo całej drewnianej konstrukcji.
