Kotwy typu H: Montaż, wybór i błędy kompletny poradnik

Wybierając kotwy typu H, stawiasz na solidność i długowieczność swojej konstrukcji. Niezależnie od tego, czy budujesz wiatę, altanę, taras, czy masywny płot, prawidłowe mocowanie słupów jest fundamentem bezpieczeństwa i stabilności. Ten artykuł to Twój kompleksowy przewodnik, który przeprowadzi Cię przez tajniki wyboru, montażu i unikania pułapek związanych z kotwami typu H.

Czym jest kotwa typu H i kiedy jej zastosowanie jest absolutnie konieczne?

Kotwa typu H to specjalistyczny element konstrukcyjny, zaprojektowany do niezwykle stabilnego i trwałego mocowania pionowych elementów drewnianych, takich jak słupy czy belki, do podłoża. Jej konstrukcja zapewnia nie tylko doskonałą nośność, ale przede wszystkim wysoką odporność na siły poziome, takie jak parcie wiatru czy obciążenia dynamiczne. Z tego względu zastosowanie kotwy typu H jest absolutnie konieczne w przypadku budowy ciężkich i wymagających konstrukcji, gdzie bezpieczeństwo i stabilność są priorytetem.

Kiedy więc warto sięgnąć po to rozwiązanie? Oto kilka kluczowych przykładów:

• Wiaty garażowe i carporty, które muszą wytrzymać obciążenia dachu i działanie czynników atmosferycznych.
• Duże altany ogrodowe i pergole, często o rozbudowanej konstrukcji i znacznym ciężarze.
• Tarasy i zadaszenia, gdzie stabilność słupów jest kluczowa dla bezpieczeństwa użytkowania.
• Masywne płoty, zwłaszcza te o konstrukcji lamelowej lub wykonane z ciężkich materiałów.
• Konstrukcje placów zabaw dla dzieci, gdzie bezpieczeństwo musi być bezkompromisowe.
• Drewutnie i inne ciężkie konstrukcje ogrodowe, które mają służyć przez wiele lat.

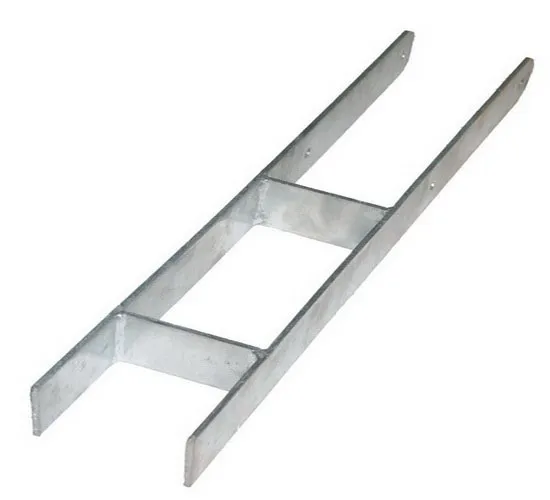

Budowa, która gwarantuje stabilność: rola grubego płaskownika i ocynku ogniowego

Sekret niezawodności kotwy typu H tkwi w jej solidnej budowie. Wykonuje się ją zazwyczaj z wysokiej jakości stali, najczęściej klasy S235, o grubości płaskownika od 4 mm do nawet 6 mm. Taka grubość materiału gwarantuje imponującą wytrzymałość i odporność na odkształcenia, nawet pod dużym obciążeniem. Charakterystyczny kształt litery "H" nie jest przypadkowy pozwala on na optymalne rozłożenie sił działających na mocowany słup, przenosząc je równomiernie na fundament. Jednak to nie wszystko. Kluczowym elementem, decydującym o długowieczności kotwy, jest jej zabezpieczenie antykorozyjne. Najczęściej stosuje się tutaj cynkowanie ogniowe, które tworzy grubą, ochronną warstwę (minimum 60 mikronów). Taka powłoka skutecznie chroni stal przed rdzą, wilgocią z gruntu i innymi czynnikami atmosferycznymi, zapewniając kotwie wieloletnią żywotność i niezawodność.

Kotwa typu H a inne podstawy słupa: kluczowe różnice w wytrzymałości

Na rynku dostępnych jest wiele rozwiązań do mocowania słupów, jednak kotwa typu H wyróżnia się na ich tle przede wszystkim pod względem wytrzymałości i stabilności. W porównaniu do prostych kotew wbijanych, które nadają się głównie do lekkich konstrukcji tymczasowych, kotwy typu H oferują nieporównywalnie większą nośność i odporność na siły boczne. Nawet w porównaniu do popularnych kotew typu U, które przykręca się do istniejącego podłoża, kotwa typu H, osadzona w betonie, zapewnia znacznie pewniejsze i stabilniejsze połączenie, szczególnie w przypadku ciężkich konstrukcji narażonych na duże obciążenia. To właśnie ta wysoka stabilność sprawia, że kotwa typu H jest preferowanym wyborem dla profesjonalistów budujących trwałe i bezpieczne konstrukcje drewniane.

Wybór idealnej kotwy typu H: kluczowe parametry techniczne

Kotwy stałe vs. regulowane: którą i kiedy wybrać do niestandardowych belek?

Podstawowy podział kotew typu H obejmuje wersje stałe i regulowane. Kotwy stałe, przeznaczone do zabetonowania, są najbardziej popularnym i zazwyczaj najtańszym rozwiązaniem. Zapewniają najwyższy poziom stabilności i są idealnym wyborem dla większości ciężkich konstrukcji, gdzie wymiary słupów są standardowe i znane z góry. Ich montaż wymaga precyzji, ale efekt końcowy jest niezwykle solidny.

Kotwy regulowane, wyposażone w mechanizm śrubowy, oferują większą elastyczność. Pozwalają na dopasowanie rozstawu "kielicha" kotwy do niestandardowych wymiarów belek drewnianych, zazwyczaj w zakresie od 100 do nawet 180 mm. Są one szczególnie przydatne, gdy pracujemy z belkami o nietypowych przekrojach lub gdy chcemy mieć pewność idealnego dopasowania przed ostatecznym zabetonowaniem. Należy jednak pamiętać, że mechanizm regulacyjny może nieznacznie obniżać maksymalną nośność w porównaniu do kotwy stałej.

Kiedy więc wybrać konkretny typ?

• Wybierz kotwę stałą, gdy: Budujesz standardową konstrukcję (np. wiatę, altanę) z kantówek o znanych wymiarach i zależy Ci na maksymalnej stabilności i najniższym koszcie.
• Wybierz kotwę regulowaną, gdy: Pracujesz z belkami o niestandardowych przekrojach lub chcesz mieć możliwość precyzyjnego dopasowania kotwy do drewna przed jego ostatecznym zamocowaniem.

Dopasowanie rozmiaru kotwy do kantówki: przegląd standardowych wymiarów na polskim rynku

Kluczowym aspektem przy wyborze kotwy typu H jest dopasowanie rozmiaru jej górnej części, czyli tzw. "kielicha", do przekroju stosowanej kantówki drewnianej. Niewłaściwy rozmiar może prowadzić do luźnego osadzenia słupa lub problemów z montażem. Na polskim rynku najczęściej spotykane są kotwy o wymiarach kielicha dopasowanych do popularnych przekrojów:

• 70x70 mm
• 90x90 mm
• 100x100 mm
• 120x120 mm
• 140x140 mm

Warto również zwrócić uwagę na całkowitą wysokość kotwy, która zazwyczaj wynosi około 60 cm. Ta długość jest istotna, ponieważ determinuje głębokość, na jaką kotwa zostanie osadzona w fundamencie betonowym, co bezpośrednio przekłada się na stabilność całej konstrukcji.

Grubość stali i jakość spawów: na co zwrócić uwagę, by nie kupić bubla?

Kupując kotwę typu H, nie kieruj się wyłącznie ceną. Jakość wykonania ma fundamentalne znaczenie dla bezpieczeństwa Twojej konstrukcji. Zawsze sprawdzaj grubość użytej stali powinna wynosić co najmniej 4 mm, a w przypadku naprawdę ciężkich konstrukcji nawet 6 mm. Stal powinna być dobrej jakości, najlepiej z atestem (np. S235). Równie ważna jest jakość wykonania spawów. Powinny być one równe, solidne i bez widocznych wad, takich jak pęknięcia czy niedospawania. Słabe spawy to potencjalne punkty awarii. Upewnij się również, że zabezpieczenie antykorozyjne, czyli cynkowanie ogniowe, jest wykonane prawidłowo i zgodnie z normami. Dobrze wykonana kotwa to inwestycja, która zwróci się w postaci wieloletniej trwałości i bezpieczeństwa.

Montaż kotwy typu H krok po kroku: kompletny poradnik

Krok 1: Planowanie i przygotowanie jak głęboki fundament jest potrzebny, aby uniknąć przemarzania?

Pierwszym i niezwykle ważnym etapem jest przygotowanie odpowiedniego wykopu pod fundament. Aby zapewnić stabilność konstrukcji i uniknąć problemów związanych z przemarzaniem gruntu, zaleca się wykonanie wykopu o głębokości minimum 60 cm. W regionach o niższych temperaturach zimowych, gdzie ryzyko przemarzania jest większe, głębokość tę należy zwiększyć nawet do 80 cm. Sama kotwa typu H powinna być osadzona w betonie na głębokość co najmniej 35 cm, co zapewni jej solidne zakotwienie.

Krok 2: Prawidłowe osadzenie i zalewanie betonem sekret idealnego pionu i poziomu

Po przygotowaniu wykopu czas na osadzenie kotwy i zalanie jej betonem. Najczęściej stosuje się gotowe mieszanki betonowe klasy C20/25 lub beton jastrychowy, które zapewniają odpowiednią wytrzymałość. Kluczowym elementem tego etapu jest precyzyjne wypoziomowanie kotwy zarówno w pionie, jak i w poziomie. Użyj poziomicy i ewentualnie podpór, aby zapewnić idealne ustawienie. Bardzo ważne jest również pilnowanie, aby poziom betonu nie przekroczył dolnego, poprzecznego płaskownika w "kielichu" kotwy. Pozostawienie tej przestrzeni jest kluczowe dla późniejszego odprowadzania wody.

Krok 3: Czas na wiązanie ile czekać przed montażem słupa drewnianego?

Po zalaniu kotwy betonem niezbędne jest odczekanie na jego pełne związanie. Czas ten może się różnić w zależności od warunków atmosferycznych i rodzaju użytego betonu, jednak zazwyczaj wynosi minimum 24 do 48 godzin. Dopiero po tym czasie beton osiągnie wystarczającą wytrzymałość, aby można było bezpiecznie zamocować do niego słup drewniany, nie ryzykując jego przemieszczenia.

Krok 4: Mocowanie belki w kotwie jak zapewnić wentylację i ochronić drewno przed gniciem?

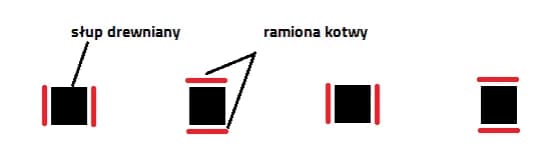

Ostatnim etapem jest umieszczenie słupa drewnianego w "kielichu" kotwy i jego zamocowanie. Pamiętaj o bardzo ważnej zasadzie: pomiędzy dnem kotwy a drewnianym słupem musi pozostać kilkumilimetrowa szczelina wentylacyjna. Zapobiega ona gromadzeniu się wilgoci i chroni drewno przed gniciem, co znacząco wydłuża żywotność całej konstrukcji. Słup mocuje się do kotwy za pomocą śrub przelotowych, zazwyczaj o średnicy M8 lub M10, które przechodzą przez dedykowane otwory w płaskownikach kotwy.

Unikaj błędów: bezpieczny montaż kotew typu H

Nawet najlepsza kotwa typu H nie zapewni oczekiwanej stabilności, jeśli zostanie zamontowana nieprawidłowo. Błędy popełniane na etapie montażu mogą mieć poważne konsekwencje dla bezpieczeństwa, trwałości, a nawet estetyki całej konstrukcji. Warto zatem poznać najczęstsze pułapki i nauczyć się ich unikać.

Błąd krytyczny: Zbyt płytkie zabetonowanie i jego konsekwencje dla stabilności

Jednym z najpoważniejszych błędów jest zbyt płytkie zabetonowanie kotwy. Jeśli kotwa nie zostanie osadzona w gruncie na odpowiednią głębokość, fundament betonowy będzie zbyt mały i niestabilny. Taka konstrukcja jest znacznie bardziej podatna na uszkodzenia, przechylenie, a nawet całkowite zawalenie, zwłaszcza pod wpływem silnego wiatru czy obciążenia.

Brak szczeliny dylatacyjnej: dlaczego bezpośredni kontakt drewna z betonem prowadzi do katastrofy?

Kolejnym krytycznym błędem jest brak zachowania szczeliny wentylacyjnej między drewnianym słupem a dnem kotwy lub powierzchnią betonu. Drewno, nawet impregnowane, ma tendencję do absorbowania wilgoci. Bezpośredni kontakt z betonem, który może być stale lekko wilgotny, uniemożliwia prawidłową cyrkulację powietrza. Prowadzi to do przyspieszonego gnicia drewna, osłabienia jego struktury i w konsekwencji do osłabienia całej konstrukcji, czyniąc ją niebezpieczną.

Niewłaściwe wypoziomowanie kotwy: jak jeden błąd może zniweczyć cały efekt wizualny?

Precyzyjne wypoziomowanie kotwy podczas zalewania betonem jest absolutnie kluczowe. Jeśli kotwa zostanie osadzona krzywo, słup drewniany również będzie osadzony nierówno. Skutkuje to nie tylko wadą konstrukcyjną, ale także znacząco obniża estetykę całej budowli. Krzywo stojące słupy mogą sprawić wrażenie niedbałości i zepsuć cały efekt wizualny, niezależnie od jakości pozostałych elementów.

Dodatkowo, oto inne często popełniane błędy:

• Zalanie betonem kotwy powyżej dolnego płaskownika poprzecznego. Blokuje to naturalny odpływ wody z "kielicha" kotwy, sprzyja gromadzeniu się wilgoci i przyspiesza korozję metalu oraz gnicie drewna.
• Wybór kotwy o niewłaściwym rozmiarze lub nośności. Zbyt mała kotwa w stosunku do obciążeń może ulec uszkodzeniu, a zbyt duża może być niepotrzebnym wydatkiem. Zawsze dobieraj kotwę do specyfiki planowanej konstrukcji.

Kotwy typu H a polskie normy budowlane

Rola normy PN-EN 1995 (Eurokod 5) w projektowaniu bezpiecznych konstrukcji drewnianych

W Polsce, podobnie jak w całej Unii Europejskiej, projektowanie konstrukcji drewnianych musi być zgodne z obowiązującymi normami. Kluczową rolę odgrywa tutaj norma PN-EN 1995, znana jako Eurokod 5. Określa ona zasady projektowania konstrukcji drewnianych pod względem wytrzymałości, stabilności, bezpieczeństwa użytkowania oraz trwałości. Stosowanie się do wytycznych Eurokodu 5, w tym odpowiedniego doboru elementów łączących i mocujących, takich jak kotwy typu H, jest gwarancją, że budowana konstrukcja będzie bezpieczna i zgodna z przepisami prawa budowlanego.

Cynkowanie ogniowe zgodne z PN-EN ISO 1461 jako gwarancja wieloletniej ochrony przed korozją

Trwałość kotew typu H w warunkach zewnętrznych zależy w dużej mierze od jakości ich zabezpieczenia antykorozyjnego. Norma PN-EN ISO 1461 precyzyjnie określa wymagania dotyczące cynkowania ogniowego. Zgodność z tą normą oznacza, że kotwa została pokryta odpowiednio grubą i jednolitą warstwą cynku, która stanowi skuteczną barierę ochronną przed korozją. Wybierając kotwy z certyfikatem zgodności z PN-EN ISO 1461, masz pewność, że element ten będzie skutecznie chroniony przed rdzą i negatywnym wpływem wilgoci przez wiele lat, co jest kluczowe dla długowieczności całej konstrukcji.
